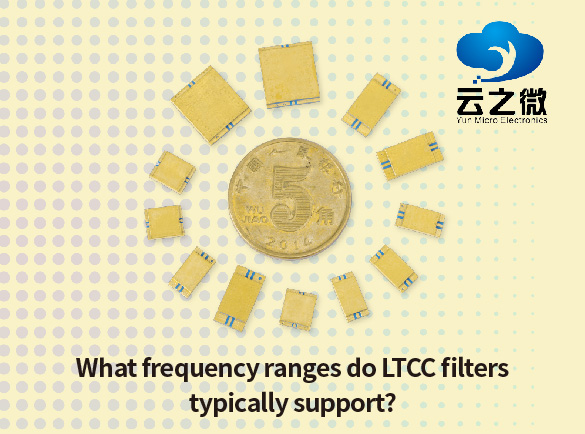

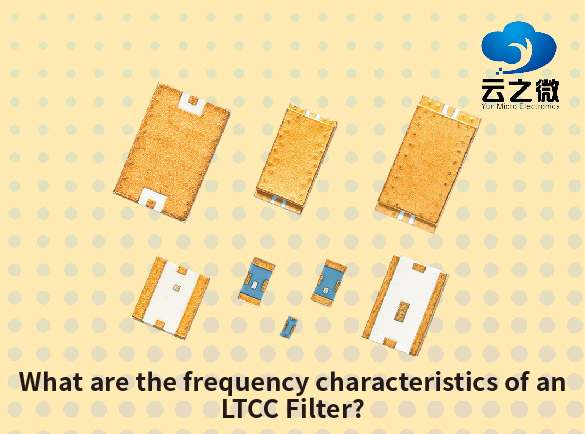

Los filtros LTCC (cerámica de co-cocción a baja temperatura) suelen admitir un amplio rango de frecuencias, según su diseño y aplicación. Generalmente, cubren los siguientes rangos de frecuencia: 1. Bandas de HF a microondas – Filtros LTCC Comúnmente operan desde unos pocos MHz hasta decenas de GHz. 2. Rangos comunes: Sub-6 GHz (100 MHz ~ 6 GHz): ampliamente utilizado en comunicaciones inalámbricas (por ejemplo, Wi-Fi, 4G/5G, Bluetooth, GPS). Ondas milimétricas (24 GHz ~ 100 GHz+): algunos filtros LTCC avanzados admiten aplicaciones de radar automotriz y de ondas milimétricas 5G. 3. Aplicaciones específicas: Bluetooth/Wi-Fi (2,4 GHz, 5 GHz) Celular (700 MHz ~ 3,5 GHz para 4G/5G) GPS (1,2 GHz, 1,5 GHz) Radar automotriz (24 GHz, 77 GHz, 79 GHz) La tecnología LTCC permite la creación de filtros compactos de alto rendimiento con buena estabilidad térmica, lo que los hace adecuados para sistemas de RF y microondas. El rango de frecuencia exacto depende de las propiedades del material, el diseño del resonador y la precisión de fabricación. Especificaciones de los filtros LTCC de Yun Micro: Filtro LTCC con unión de alambre de oro Parámetro: Rango de frecuencia: 1 GHz ~ 20 GHz (BPF) 3dB ancho de banda: 5% ~ 50% Tamaño: Largo 4~10 mm, Ancho 4~7 mm, Alto 2 mm Buena consistencia del producto Pequeño volumen, montaje en superficie o uniones por cable o cinta Filtro LTCC de montaje superficial Parámetro: Rango de frecuencia: 80 MHz ~ 9 GHz (LPF), 140 MHz ~ 7 GHz (BPF) 3dB ancho de banda: 5% ~ 50% Tamaño: Largo 3,2~9 mm, Ancho 1,6~5 mm, Alto 0,9~2 mm Buena consistencia del producto Pequeño volumen, montaje en superficie o uniones por cable o cinta Yun Micro, como fabricante profesional de componentes pasivos de RF, puede ofrecer filtros de cavidad de hasta 40 GHz, que incluyen filtro de paso de banda, filtro de paso bajo, filtro de paso alto y filtro de parada de banda. Bienvenido a contactarnos: liyong@blmicrowave.com

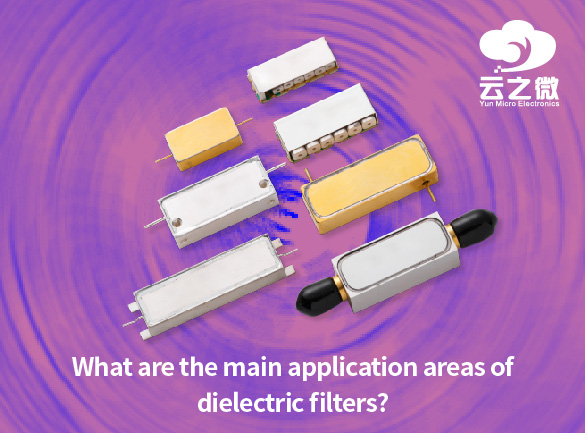

Filtros dieléctricos, Gracias a sus ventajas de miniaturización, rendimiento de alta frecuencia y bajas pérdidas, se utilizan ampliamente en aplicaciones civiles. Las principales áreas de aplicación incluyen: 1. Sistemas de comunicación 5G/6G En las estaciones base 5G, los filtros dieléctricos se utilizan ampliamente en equipos AAU/RRU para procesar señales en bandas de frecuencia sub-6 GHz y ondas milimétricas. Su tamaño compacto satisface a la perfección los requisitos de despliegue denso de las antenas MIMO masivas. En los dispositivos terminales, como los smartphones 5G y otros dispositivos, se utilizan filtros dieléctricos para el filtrado de señales multibanda y garantizar la calidad de la comunicación. 2. Comunicación por satélite En los sistemas de comunicación satelital civiles, los filtros dieléctricos desempeñan un papel fundamental en el procesamiento de señales en banda Ka/Ku para internet satelital en órbita terrestre baja (LEO) (p. ej., Starlink). Su ligereza reduce significativamente el peso de la carga útil del satélite y también se utiliza para el filtrado de señales en estaciones receptoras terrestres. 3. IoT y conectividad inalámbrica En el ámbito del IoT, los filtros dieléctricos se utilizan para el filtrado en la banda de frecuencia sub-1 GHz en tecnologías LPWAN (p. ej., LoRa, NB-IoT) con el fin de mejorar la fiabilidad de la transmisión. Para comunicaciones de corto alcance, son compatibles con la supresión de interferencias en Wi-Fi 6E/7 (banda de 6 GHz), así como en las tecnologías Bluetooth y Zigbee. 4. Electrónica de consumo Los teléfonos inteligentes son una aplicación importante de los filtros dieléctricos, utilizados para el filtrado en modo común en redes 5G multibanda (n77/n78/n79) y 4G LTE. En dispositivos domésticos inteligentes, productos como altavoces inteligentes y wearables integran filtros dieléctricos en miniatura. 5. Electrónica automotriz En las comunicaciones de vehículo a todo (V2X), se utilizan filtros dieléctricos en los módulos 5G. En los sistemas avanzados de asistencia al conductor (ADAS), el procesamiento de señales de radar de ondas milimétricas de 77 GHz también se basa en filtros dieléctricos. 6. Equipos médicos e industriales Dispositivos médicos como monitores inalámbricos y equipos de terapia por microondas utilizan filtros dieléctricos para el filtrado en la banda ISM. Las redes de sensores inalámbricos del IoT industrial también dependen de filtros dieléctricos para optimizar la calidad de la señal. 7. Tecnologías emergentes La investigación sobre comunicaciones de terahercios para 6G explora el uso de filtros dieléctricos. El desarrollo de la electrónica flexible también ha generado demanda de filtros flexibles en dispositivos portátiles. Las tendencias futuras incluyen: Soporte para bandas de frecuencia más altas (por encima de 100 GHz) Integración 3D con chips RF Diseños inteligentes y ajustables Tecnologías verdes de bajo consumo Los filtros dieléctricos siguen ampliando sus aplicaci...

La elección entre un filtro de paso de banda (BPF) y un filtro de paso bajo (LPF) depende de su procesamiento de señal específico. Necesidades: ninguna es universalmente "mejor". Aquí hay una comparación para ayudar a decidir: 1. Propósito y respuesta de frecuencia Filtro de paso bajo (LPF) : Permite que pasen frecuencias inferiores a una frecuencia de corte (f_c) mientras atenúa las frecuencias más altas. Ideal para: Eliminación de ruido de alta frecuencia. Anti-aliasing antes del muestreo del ADC. Suavizar señales (por ejemplo, en audio o datos de sensores). Filtro de paso de banda (BPF) : Permite que pasen frecuencias dentro de un rango específico (f_lower a f_upper), rechazando tanto las frecuencias más bajas como las más altas. Ideal para: Extracción de una banda de frecuencia específica (por ejemplo, comunicaciones por radio, señales EEG/ECG). Rechazar interferencias fuera de banda (por ejemplo, en sistemas inalámbricos). 2. ¿Cuándo utilizar cuál? Utilice un LPF si: Sólo te preocupas por los componentes de baja frecuencia de una señal. Su objetivo es la reducción de ruido (por ejemplo, eliminar el silbido de alta frecuencia del audio). Es necesario evitar el aliasing en la adquisición de datos. Utilice un BPF si: Su señal de interés se encuentra dentro de un rango de frecuencia específico (por ejemplo, extraer un tono de 1 kHz en un entorno ruidoso). Necesita aislar una señal portadora modulada (por ejemplo, en aplicaciones de RF). Desea eliminar tanto la compensación de CC como el ruido de alta frecuencia (por ejemplo, en el procesamiento de señales biomédicas). 3. Compensaciones Complejidad: Los LPF son más sencillos de diseñar (por ejemplo, RC, Butterworth). Los BPF requieren el ajuste de dos frecuencias de corte y pueden necesitar diseños de orden superior. Fase y retardo: Ambos filtros introducen cambios de fase, pero los BPF pueden tener características de retardo de grupo más complejas. Rechazo de ruido: Un LPF solo elimina el ruido de alta frecuencia. Un BPF elimina el ruido fuera de su banda de paso (mejor para aplicaciones selectivas). 4. Ejemplo práctico Procesamiento de audio: Utilice un LPF para eliminar el silbido/ruido por encima de 20 kHz. Utilice un BPF (300 Hz–3,4 kHz) para señales de voz telefónicas. Comunicaciones inalámbricas: Utilice un BPF para seleccionar un canal específico (por ejemplo, banda Wi-Fi de 2,4 GHz). Señales biomédicas: Utilice un BPF (0,5–40 Hz) para EEG para eliminar la deriva de CC y los artefactos musculares de alta frecuencia. Conclusión: Elija LPF para la reducción general de ruido y la preservación de contenido de baja frecuencia. Elija BPF al aislar una banda de frecuencia específica o rechazar interferencias de baja/alta frecuencia. Yun Micro , como fabricante profesional de componentes pasivos de RF, puede ofrecer filtros de cavidad de hasta 40 GHz, que incluyen filtro de paso de banda, filtro de paso bajo, filtro de paso alto y filtro de parada de banda. Bienvenido a contactarnos: liyong@blmic...

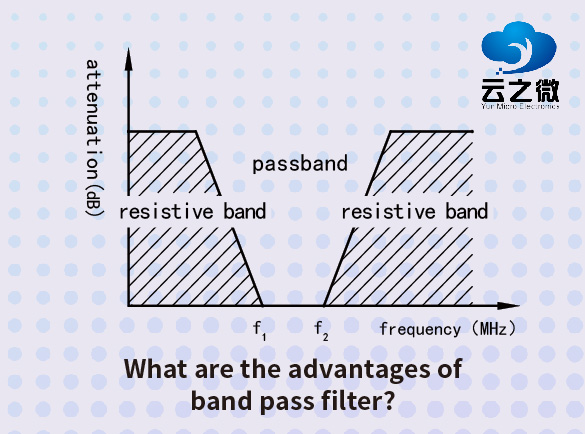

Filtros de paso de banda (BPF) Son esenciales en el procesamiento de señales y la electrónica, ofreciendo diversas ventajas en diversas aplicaciones. Estas son las principales ventajas: 1. Aislamiento selectivo de frecuencia Los BPF permiten que sólo pase un rango específico de frecuencias (la banda de paso) mientras atenúan las frecuencias fuera de este rango (frecuencias bajas y altas). Útil para extraer señales deseadas del ruido o la interferencia. 2. Reducción de ruido Al bloquear frecuencias no deseadas (tanto bajas como altas), los BPF mejoran la relación señal-ruido (SNR). Se utiliza comúnmente en sistemas de comunicación (por ejemplo, receptores de radio) para aislar un canal particular. 3. Claridad y precisión de la señal Mejora la calidad de la señal en el procesamiento de audio, aplicaciones biomédicas (por ejemplo, EEG/ECG) y análisis de datos de sensores. Elimina las compensaciones de CC y las interferencias de alta frecuencia. 4. Flexibilidad en el diseño Se puede implementar en forma analógica (LC, RC, circuitos de amplificadores operacionales) o digital (algoritmos DSP). Frecuencia central y ancho de banda ajustables para adaptarse a diferentes necesidades. 5. Previene el aliasing en los sistemas de muestreo En la conversión de analógico a digital (ADC), los BPF pueden restringir las señales de entrada al rango de frecuencia relevante, evitando el aliasing. 6. Se utiliza en modulación y demodulación. Esencial en comunicaciones RF e inalámbricas para seleccionar frecuencias portadoras específicas. Ayuda a separar diferentes canales en la multiplexación por división de frecuencia (FDM). 7. Aplicaciones biomédicas y científicas Filtra artefactos en dispositivos médicos (por ejemplo, elimina la interferencia de la línea eléctrica de 50/60 Hz de las señales de ECG). Se utiliza en espectroscopia y análisis de vibraciones para centrarse en componentes de frecuencia específicos. 8. Rendimiento mejorado del sistema Reduce la interferencia en sistemas de radar, sonar y ópticos. Mejora la calidad del audio en los sistemas de altavoces al aislar las frecuencias de rango medio. Tipos y sus ventajas BPF activo (basado en amplificador operacional): alta precisión, amplificación y capacidad de ajuste. BPF pasivo (LC/RC): no necesita energía, diseño simple. BPF digital (FIR/IIR): programable, sin deriva de componentes. Desventajas a considerar: Distorsión de fase cerca de las frecuencias de corte. Complejidad de diseño para anchos de banda muy estrechos o muy anchos. Conclusión: Los filtros paso banda son cruciales para aislar bandas de frecuencia, mejorar la integridad de la señal y reducir el ruido en la electrónica, las comunicaciones y los instrumentos científicos. Su adaptabilidad los hace indispensables en muchos campos técnicos. Yun Micro, como fabricante profesional de componentes pasivos de RF, puede ofrecer filtros de cavidad de hasta 40 GHz, que incluyen filtro de paso de banda, filtro de paso bajo, filtro de paso alto y filtro de para...

Los filtros de RF (radiofrecuencia) son componentes esenciales en los sistemas de comunicación inalámbrica, utilizados para transmitir o rechazar selectivamente rangos de frecuencia específicos. Se pueden clasificar según la respuesta en frecuencia, la tecnología de implementación y la aplicación. Los tipos principales son: 1. Basado en la respuesta de frecuencia Estos definen cómo se comporta el filtro en términos de selección de frecuencia: Filtro de paso bajo (LPF) - Permite que pasen frecuencias inferiores a una frecuencia de corte (f₀) mientras atenúa las frecuencias más altas. Filtro de paso alto (HPF) - Permite que pasen frecuencias superiores a una frecuencia de corte (f₀) mientras atenúa las frecuencias más bajas. Filtro de paso de banda (BPF) - Pasa frecuencias dentro de un rango específico (f₁ a f₂) y atenúa frecuencias fuera de esta banda. Filtro de eliminación de banda (BSF) / Filtro de muesca: bloquea un rango de frecuencia específico (f₁ a f₂) mientras permite que pasen otros. Filtro de paso total - Pasa todas las frecuencias pero introduce un cambio de fase sin atenuación. 2. Basado en la tecnología de implementación Se utilizan diferentes tecnologías para construir filtros de RF, cada una con características únicas: Filtros LC - Utilice inductores (L) y condensadores (C); simples pero voluminosos a frecuencias más bajas. Filtros SAW (onda acústica de superficie) - Utilice materiales piezoeléctricos para aplicaciones de alta frecuencia (rango MHz-GHz). Filtros BAW (onda acústica en masa) - Similar a SAW pero opera a frecuencias más altas con mejor manejo de potencia (usado en 5G). Filtros cerámicos - Utilice resonadores cerámicos para un rendimiento compacto y estable en sistemas inalámbricos. Filtros de cavidad - Utilice cavidades de guía de ondas para aplicaciones de alta potencia (por ejemplo, estaciones base, radar). Filtros MMIC (circuitos integrados de microondas monolíticos) - Integrado en chips semiconductores para sistemas de RF compactos. Filtros resonadores dieléctricos - Utilice materiales de alta permitividad para un rendimiento de factor Q alto. 3. Basado en las características de respuesta Filtro Butterworth - Banda de paso máximamente plana, caída moderada. Filtro Chebyshev - Caída más pronunciada pero tiene ondulación en la banda de paso/banda de supresión. Filtro elíptico (Cauer) - Transición más nítida pero con ondulación tanto en la banda de paso como en la banda de rechazo. Filtro de Bessel - Conserva la fase pero tiene una caída más lenta. 4. Basado en el mecanismo de sintonización Filtros fijos - Diseñado para un rango de frecuencia específico (no ajustable). Filtros ajustables - Puede ajustar la frecuencia central o el ancho de banda de forma dinámica (utilizado en radios definidas por software). Aplicaciones de los filtros de RF Comunicación inalámbrica (5G, Wi-Fi, LTE) - Selección de banda y rechazo de interferencias. Sistemas de radar y satélite - Aislamiento de señal y reducción de ruido. Dispositivos m...

La vida útil esperada de un filtro cerámico de baja temperatura cocido (LTCC) en condiciones de funcionamiento rigurosas depende de varios factores, como las condiciones ambientales estresantes, la carga eléctrica y la robustez del material. A continuación, se presenta una evaluación general: Factores clave que afectan Filtro LTCC Vida útil en condiciones adversas: 1. Temperaturas extremas Los filtros LTCC normalmente funcionan en rangos de 55 °C a +125 °C. La exposición prolongada a >150 °C puede degradar los materiales y reducir su vida útil. Los ciclos térmicos (calentamiento/enfriamiento repetido) pueden provocar grietas o delaminación. 2. Humedad y corrosión Los materiales LTCC generalmente son resistentes a la humedad, pero la niebla salina intensa o los ambientes ácidos pueden corroer los electrodos. El sellado hermético o los recubrimientos conformados pueden prolongar la vida útil. 3. Estrés mecánico y vibración El LTCC es frágil y los golpes o vibraciones excesivos pueden provocar microfracturas. Un montaje y una absorción de impactos adecuados ayudan a mitigar este problema. 4. Estrés eléctrico Las señales de RF de alta potencia o las subidas de tensión pueden acelerar el envejecimiento. Operar cerca de la potencia nominal máxima puede reducir la longevidad. 5. Frecuencia de uso El funcionamiento continuo de alta frecuencia puede provocar una degradación gradual del rendimiento. Vida útil estimada en condiciones adversas: Condiciones estándar: 10 a 20 años (típico para componentes LTCC). Condiciones adversas (alta temperatura, humedad, vibración): 5 a 10 años, dependiendo de las estrategias de mitigación. Condiciones extremas: 3 a 7 años, con posible reducción o redundancia. Estrategias de mitigación para prolongar la vida útil: Utilice embalaje hermético para resistir la humedad. Aplicar gestión térmica (disipadores de calor, flujo de aire). Asegúrese de la estabilización mecánica (amortiguación, montaje seguro). Operar por debajo de los valores máximos de potencia y voltaje. Seleccione formulaciones LTCC de alta confiabilidad (por ejemplo, DuPont 951, mezclas HTCC/LTCC de Heraeus). Yun Micro, como fabricante profesional de componentes pasivos de RF, puede ofrecer la filtros de cavidad hasta 40 GHz, que incluye filtro de paso de banda, filtro de paso bajo, filtro de paso alto y filtro de parada de banda. Bienvenido a contactarnos: liyong@blmicrowave.com

Diseño Filtros de paso bajo LC Las aplicaciones de frecuencia ultrabaja (ULF) (normalmente por debajo de 1 Hz) presentan varios desafíos únicos debido a la impracticabilidad de los componentes pasivos a dichas frecuencias. A continuación, se presentan los principales desafíos: 1. Valores de inductor (L) y condensador (C) imprácticamente grandes La frecuencia de corte (\(f_c\)) de un filtro paso bajo LC viene dada por: Para frecuencias ultrabajas (por ejemplo, 0,1 Hz), L y C deben ser extremadamente grandes (por ejemplo, Henrios y Faradios), lo que hace que los componentes pasivos sean voluminosos, costosos y con pérdidas. 2. No idealidades de los componentes Problemas con el inductor: Los inductores grandes sufren una alta resistencia de CC (DCR), lo que genera pérdidas I²R significativas. La saturación del núcleo y la no linealidad en inductores grandes distorsionan el comportamiento de la señal. La capacitancia parásita se vuelve problemática y afecta el rechazo de alta frecuencia. Problemas con los condensadores: Los condensadores electrolíticos (necesarios para una gran capacitancia) tienen una ESR (resistencia en serie equivalente) alta, lo que reduce la eficiencia del filtro. La corriente de fuga y la absorción dieléctrica introducen errores en la integridad de la señal. 3. Sensibilidad a las tolerancias de los componentes Pequeñas variaciones en L o C (debido a tolerancias de fabricación, deriva de temperatura o envejecimiento) provocan cambios significativos en la frecuencia de corte. Conseguir una tolerancia estricta en componentes ultra grandes es difícil y costoso. 4. Mala respuesta transitoria y constantes de tiempo elevadas La constante de tiempo del filtro (τ = L/R o RC) se vuelve extremadamente grande, lo que lleva a: Tiempos de estabilización lentos (indeseables para respuestas escalonadas). Retrasos de fase excesivos, lo que hace que el filtro no sea adecuado para sistemas de control en tiempo real. 5. Susceptibilidad al ruido y a las interferencias En frecuencias ultrabajas, predomina el ruido 1/f (ruido de parpadeo), degradando la calidad de la señal. Los inductores y condensadores grandes actúan como antenas y captan interferencias electromagnéticas (EMI). 6. A menudo se requieren soluciones alternativas Debido a los componentes pasivos poco prácticos, los diseñadores a menudo recurren a: Filtros activos (que utilizan amplificadores operacionales, OTA o giradores para simular valores L/C grandes). Filtros de condensadores conmutados (para frecuencias de corte programables). Filtrado digital (enfoques basados en DSP para un control preciso). Conclusión: Mientras Filtros LC Son simples y eficaces para frecuencias más altas, pero su uso en aplicaciones de frecuencias ultrabajas está limitado por el tamaño de los componentes, las pérdidas, las tolerancias y el ruido. Las técnicas de filtrado activo o el procesamiento digital de señales suelen ser mejores alternativas en estos casos. Yun Micro, como fabricante profesional de compon...

La elección del tipo de filtro adecuado para aplicaciones de RF depende de varios parámetros clave y de los requisitos de la aplicación. A continuación, se presenta un enfoque estructurado para seleccionar entre filtros LTCC, LC, de cavidad y de guía de ondas: 1. Rango de frecuencia LTCC (cerámica cocida a baja temperatura) : Ideal para 500 MHz – 6 GHz (por ejemplo, WiFi, 5G sub6 GHz, IoT). Rendimiento limitado a frecuencias más altas debido a efectos parásitos. LC (elemento agrupado) : Adecuado para DC – 3 GHz (frecuencias más bajas). Sufre de un factor Q pobre en frecuencias más altas. Filtros de cavidad : Ideal para 1 GHz – 40 GHz (estaciones base celulares, radar, satélite). Alto factor Q, bueno para aplicaciones de banda estrecha. Filtros de guía de ondas : Ideal para 10 GHz – 100+ GHz (mmWave, radar, aeroespacial). Excelente rendimiento en frecuencias extremadamente altas. 2. Pérdida de inserción y factor Q LTCC: Q moderado (~100300), pérdida de inserción ~13 dB. LC: Q bajo (~50200), mayor pérdida de inserción (~25 dB). Cavidad: Q alto (~1.000-10.000), pérdida de inserción baja (~0,11 dB). Guía de ondas: Q muy alto (~10 000+), pérdida ultrabaja (~0,050,5 dB). 3. Tamaño e integración LTCC: Muy compacto, montable en superficie, bueno para módulos integrados. LC: Pequeño pero sufre efectos parásitos en altas frecuencias. Cavidad: Voluminosa, utilizada en estaciones base y sistemas de alta potencia. Guía de ondas: la más grande, utilizada en la industria aeroespacial. 4. Manejo de potencia LTCC y LC: Potencia baja a media (hasta unos pocos vatios). Cavidad: Alta potencia (10s a 100s de vatios). Guía de ondas: Potencia extremadamente alta (rango kW). 5. Costo y fabricación LTCC: Costo bajo a medio, producción en masa. LC: El más barato pero con prestaciones limitadas. Cavidad: Mayor costo debido al mecanizado de precisión. Guía de ondas: la más cara, se utiliza en aplicaciones de alta gama. 6. Ejemplos de aplicación: Diagrama de flujo de decisiones: 1. ¿Frecuencia > 10 GHz? → Guía de ondas (si la potencia y el presupuesto lo permiten). 2. ¿Necesita pérdidas ultrabaja y alta potencia? → Cavidad. 3. ¿Tamaño pequeño y rendimiento moderado? → LTCC. 4. ¿Bajo costo, baja frecuencia? → LC. Recomendación final: 5G/WiFi (Sub6 GHz, compacto): LTCC. Estaciones base celulares (alta potencia, baja pérdida): Cavidad. mmWave/Radar (frecuencia extremadamente alta): guía de ondas. Electrónica de consumo (bajo coste,
