Al trabajar en proyectos de procesamiento de señales electrónicas, sistemas de comunicación o equipos de audio, la elección entre filtros estándar y filtros personalizados depende de los requisitos técnicos específicos, las limitaciones presupuestarias y las necesidades de rendimiento. A continuación, se presenta un análisis comparativo de ambas opciones: 1. Filtros estándar (filtros disponibles comercialmente) Ideal para: Necesidades generales de procesamiento de señales, como filtrado de rutina, reducción de ruido o selección de banda de frecuencia. ✔ Ventajas: Rentable: se producen en masa, lo que los hace más asequibles. Listo para usar: no requiere plazos de diseño, lo que acelera los plazos del proyecto. Rendimiento estable: probado para aplicaciones comunes con resultados confiables. Buena compatibilidad: generalmente se adhieren a las interfaces estándar de la industria (por ejemplo, SMA, BNC). ✖ Desventajas: Flexibilidad limitada: los parámetros fijos como la respuesta de frecuencia y la atenuación de la banda de supresión no se pueden ajustar. Restricciones de rendimiento: es posible que no cumpla con los requisitos de aplicaciones especializadas o de alta precisión. Aplicaciones típicas: Procesamiento de señales de audio (filtrado paso bajo, paso alto, paso banda) Comunicaciones por radio (filtros de preselección, filtros anti-aliasing) Equipo de prueba de laboratorio (filtrado de banda de frecuencia estándar) 2. Filtros personalizados Ideal para: Requisitos de respuesta de frecuencia especializada, entornos hostiles o sistemas de alto rendimiento. ✔ Ventajas: Parámetros personalizables: diseño preciso de frecuencia de corte, pendiente de caída, retardo de grupo, etc. Rendimiento optimizado: adaptado a interferencias o características de señal específicas (por ejemplo, banda ultra estrecha, bandas de transición pronunciada). Se adapta a necesidades únicas: admite diseños resistentes a altas temperaturas, a la radiación o miniaturizados. Soluciones integradas: se pueden integrar en PCB del sistema o combinar con otros módulos funcionales. ✖ Desventajas: Mayor costo: requiere diseño, simulación y depuración dedicados, lo que aumenta significativamente los gastos de desarrollo. Plazo de entrega más largo: desde el diseño hasta la entrega puede llevar semanas o incluso meses. Dependencia del proveedor: Es posible que futuras modificaciones o mantenimientos requieran el soporte del fabricante. Aplicaciones típicas: Radar militar/guerra electrónica (antiinterferencias, filtrado de banda ultra ancha) Comunicaciones por satélite (filtrado de alta frecuencia y baja pérdida) Equipos médicos (por ejemplo, procesamiento de señales de resonancia magnética) Instrumentos de alta precisión (computación cuántica, observación astronómica) Recomendaciones de selección ： Elija filtros estándar si su proyecto tiene requisitos comunes (por ejemplo, reducción de ruido de audio, filtrado de RF estándar) y los productos disponibles comercialmente cumplen con s...

Los filtros paso banda de cavidad se pueden utilizar en aplicaciones espaciales, pero requieren consideraciones especiales debido al entorno espacial hostil. Estos son los factores clave a considerar: 1. Selección de materiales y estabilidad térmica Materiales con baja desgasificación: Se deben utilizar materiales de grado espacial (por ejemplo, Invar, titanio o aluminio con revestimiento especial) para minimizar la desgasificación en el vacío, que podría contaminar componentes ópticos o electrónicos sensibles. Control de Expansión Térmica: El filtro debe mantener su rendimiento ante oscilaciones extremas de temperatura (p. ej., de 150 °C a +150 °C). Se deben seleccionar materiales con coeficientes de expansión térmica (CET) compatibles para evitar la deformación mecánica. 2. Vibración y robustez mecánica Debe sobrevivir a altas vibraciones de lanzamiento (normalmente 10–2000 Hz, 10–20 G RMS). Es posible que se necesiten estructuras reforzadas o mecanismos de amortiguación para evitar la microfonía o la desafinación. 3. Dureza de la radiación Algunos materiales dieléctricos o ferromagnéticos pueden degradarse bajo la radiación ionizante. Se deben considerar recubrimientos o materiales resistentes a la radiación (por ejemplo, alúmina, zafiro). 4. Compatibilidad con aspiradoras No utilice adhesivos orgánicos que puedan desprender gases; en su lugar utilice soldadura fuerte o soldadura fuerte. Evite volúmenes atrapados que podrían causar problemas de diferencial de presión. 5. Estabilidad y sintonización de frecuencia Los cambios térmicos pueden desajustar el filtro; puede ser necesaria una compensación de temperatura (por ejemplo, utilizando varillas dieléctricas con CTE opuesto). Algunas misiones pueden requerir filtros ajustables (por ejemplo, actuadores piezoeléctricos) para mayor adaptabilidad. 6. Pérdida de inserción y manejo de potencia Minimizar la pérdida (crucial para señales débiles en comunicaciones en el espacio profundo). Las aplicaciones de alta potencia (por ejemplo, transmisores satelitales) pueden necesitar una mejor disipación del calor. 7. Pruebas y calificación Ciclismo térmico: verificar el rendimiento en todos los rangos de temperatura de la misión. Prueba de vibración: simule las condiciones de lanzamiento según estándares como NASA-STD-7003 o ECSS-E-10-03. Pruebas de desgasificación: cumplen con la norma NASA ASTM E595 o ESA ECSS-Q-ST-70-02. Ejemplos de aplicaciones espaciales Comunicación por satélite (por ejemplo, filtros de banda X/Ku/Ka). Sondas de espacio profundo (filtros de banda estrecha para comunicaciones de alta selectividad). Observación de la Tierra (filtrado espectral en cámaras hiperespectrales). Conclusión Filtros de paso de banda de cavidad Son viables en el espacio, pero requieren un diseño riguroso, selección de materiales y pruebas para garantizar su fiabilidad. A menudo se requieren soluciones personalizadas de fabricantes con certificación espacial (por ejemplo, proveedores aprobados por la ESA/NASA). Y...

La rápida expansión del IoT (Internet de las Cosas) y las redes 5G ha incrementado la demanda de filtros de RF (radiofrecuencia) de alto rendimiento. Los filtros estándar disponibles comercialmente a menudo no satisfacen los requisitos específicos de los sistemas inalámbricos modernos, por lo que los filtros de RF personalizados son esenciales para un rendimiento óptimo. A continuación, se detallan sus razones: 1. Eficiencia del espectro y mitigación de interferencias 5G e IoT operan en bandas de frecuencia concurridas (Sub6 GHz, mmWave y espectros con/sin licencia). Los filtros personalizados apuntan con precisión a las frecuencias deseadas mientras rechazan la interferencia de las bandas adyacentes, mejorando la claridad de la señal. Ejemplo: en implementaciones masivas de IoT, los filtros evitan la diafonía entre miles de dispositivos conectados. 2. Mayor integridad de la señal y baja latencia 5G requiere una latencia ultrabaja (

El filtro de rechazo de banda (BRF) es un tipo de filtro que permite el paso de la mayoría de las señales de frecuencia, a la vez que atenúa considerablemente un rango de frecuencia específico (banda de rechazo). Su función es opuesta a la de un filtro paso banda y se utiliza para suprimir interferencias o componentes de frecuencia no deseados. Aplicaciones clave 1. Rechazo de interferencias: en los sistemas de comunicación, elimina el ruido o la interferencia en bandas específicas (por ejemplo, zumbido de la línea eléctrica, interferencia armónica). 2. Acondicionamiento de señal: En sistemas de audio o RF, elimina señales espurias para mejorar la relación señal-ruido. 3. Protección del equipo: evita que señales interferentes fuertes dañen dispositivos electrónicos sensibles (por ejemplo, radares, dispositivos médicos). 4. Gestión del espectro: En las comunicaciones inalámbricas, evita la diafonía entre diferentes bandas de frecuencia. ¿Cuándo usarlo? Un filtro de rechazo de banda es ideal cuando un sistema presenta interferencias de frecuencia fija y necesita preservar las señales en otras bandas. Por ejemplo, elimina el ruido de la línea eléctrica de 50 Hz o suprime las interferencias en una banda de radiofrecuencia específica. Yun Micro, como fabricante profesional de componentes pasivos de RF, puede ofrecer filtros de cavidad de hasta 40 GHz, que incluyen filtro de paso de banda, filtro de paso bajo, filtro de paso alto y filtro de parada de banda. Bienvenido a contactarnos: liyong@blmicrowave.com

La prueba y validación del rendimiento de los filtros paso banda de cavidad en un laboratorio implica varias mediciones clave para garantizar que cumplan con las especificaciones, como pérdida de inserción, pérdida de retorno, ancho de banda, frecuencia central, rechazo y gestión de potencia. A continuación, se presenta una guía paso a paso: 1. Equipo necesario Analizador de red vectorial (VNA): para mediciones de parámetros (S11, S21). Generador de señales y analizador de espectro: alternativa si el VNA no está disponible. Medidor de potencia: para verificación de pérdida de inserción. Amplificador de potencia y carga ficticia: para pruebas de alta potencia (si corresponde). Kits de calibración (SOLT/TRL) – Para calibración de VNA. Cables y adaptadores: cables RF de alta calidad y con estabilidad de fase. Cámara de temperatura (si es necesario) – Para pruebas de estabilidad térmica. 2. Preparación Calibre el VNA hasta el rango de frecuencia deseado (por ejemplo, 1–10 GHz) utilizando la calibración SOLT (ShortOpenLoadThru). Conecte el filtro correctamente (asegúrese de que el acoplamiento sea correcto con un movimiento mínimo del cable). Deje que el filtro se caliente (especialmente para cavidades de alto Q, ya que la temperatura afecta el rendimiento). 3. Medidas clave a) Respuesta de frecuencia (S21 – Pérdida de inserción y ancho de banda) Mida S21 (transmisión) en todo el rango de frecuencia. Identificar: Frecuencia central (f₀): donde la pérdida de inserción es menor. Ancho de banda de 3 dB: rango de frecuencia donde la pérdida es ≤3 dB desde el pico. Pérdida de inserción (IL): pérdida mínima en f₀ (debe ser lo más baja posible, por ejemplo, 15 dB (VSWR 60 dB a ±500 MHz desde f₀). d) Retardo de grupo (linealidad de fase) Utilice la medición de retardo de grupo del VNA (derivada de fase). Debe ser plano en la banda de paso para una distorsión mínima de la señal. mi) Manejo de potencia (si corresponde) Aplicar señal de alta potencia (CW o pulsada) cerca de f₀. Monitor S21 antes/después para detectar degradación (indicando arco eléctrico o calentamiento). Medir el aumento de temperatura (para filtros de alta potencia). F) Estabilidad térmica (para aplicaciones críticas) Coloque el filtro en una cámara de temperatura. Mida la deriva de frecuencia y la variación de IL con la temperatura (por ejemplo, 40 °C a +85 °C). 4. Validación según las especificaciones Compare los resultados con la hoja de datos o los objetivos de diseño: Ondulación de banda de paso (debe ser mínima, por ejemplo,

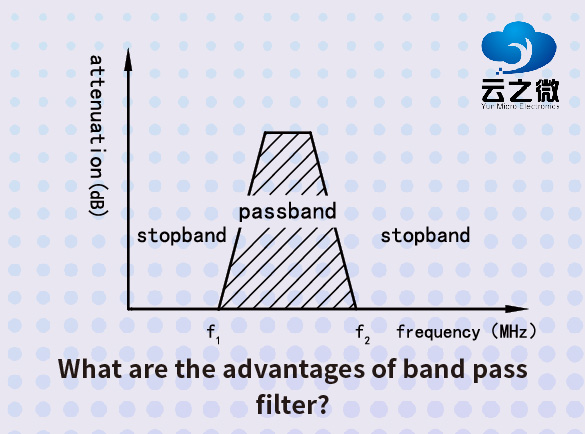

¿Cómo diseñar un filtro de paso de banda o de rechazo de banda personalizado para rangos de frecuencia específicos? Pasos: 1. Definir parámetros: Elija el tipo (BPF/BRF), la frecuencia central (F0), el ancho de banda (BW) o las frecuencias de corte (F1) 、 F 2), orden de filtro y requisitos de atenuación. 2. Seleccionar topología: Pasivo: circuitos RLC (simples pero sensibles a la carga). Activo: Op-amp + RC (por ejemplo, Sallen-Key, retroalimentación múltiple). Digital: FIR/IIR (requiere DSP). 3. Calcular componentes: 4. Simular y verificar: use SPICE o Python (SciPy) para simular la respuesta de frecuencia y ajustar los valores de los componentes. 5. Prototipo y prueba: tenga en cuenta las tolerancias y los parásitos de los componentes y optimice el rendimiento. Yun Micro, como fabricante profesional de componentes pasivos de RF, puede ofrecer filtros de cavidad de hasta 40 GHz, que incluyen filtro de paso de banda, filtro de paso bajo , filtro paso alto, filtro de rechazo de banda . Bienvenido a contactarnos: liyong@blmicrowave.com

Los filtros de RF personalizados ofrecen tres ventajas clave sobre las soluciones comerciales. En primer lugar, proporcionan una adaptación exacta de la respuesta de frecuencia (control preciso sobre rangos de banda de paso/banda de supresión, pendientes de rechazo y pérdida de inserción), lo que garantiza una supresión de interferencias óptima para su aplicación específica. En segundo lugar, permiten una integración física superior, ya sea para entornos extremos (alta temperatura/potencia), diseños compactos o sistemas multibanda donde los filtros genéricos resultan insuficientes. Por último, si bien requieren una mayor inversión inicial, ofrecen valor a largo plazo gracias a una mayor confiabilidad, una compatibilidad perfecta del sistema y una menor necesidad de etapas de filtrado adicionales, algo particularmente crítico para aplicaciones 5G, de defensa y aeroespaciales, donde los márgenes de rendimiento son lo más importante. Yun Micro, como fabricante profesional de componentes pasivos de RF, puede ofrecer filtros de cavidad de hasta 40 GHz, que incluyen filtro de paso de banda, filtro de paso bajo, filtro de paso alto y filtro de parada de banda. Bienvenido a contactarnos: liyong@blmicrowave.com
