Los filtros de RF (radiofrecuencia) son componentes esenciales en los sistemas de comunicación inalámbrica, utilizados para transmitir o rechazar selectivamente rangos de frecuencia específicos. Se pueden clasificar según la respuesta en frecuencia, la tecnología de implementación y la aplicación. Los tipos principales son:

1. Basado en la respuesta de frecuencia

Estos definen cómo se comporta el filtro en términos de selección de frecuencia:

• Filtro de paso bajo (LPF) - Permite que pasen frecuencias inferiores a una frecuencia de corte (f₀) mientras atenúa las frecuencias más altas.
• Filtro de paso alto (HPF) - Permite que pasen frecuencias superiores a una frecuencia de corte (f₀) mientras atenúa las frecuencias más bajas.
• Filtro de paso de banda (BPF) - Pasa frecuencias dentro de un rango específico (f₁ a f₂) y atenúa frecuencias fuera de esta banda.
• Filtro de eliminación de banda (BSF) / Filtro de muesca: bloquea un rango de frecuencia específico (f₁ a f₂) mientras permite que pasen otros.
• Filtro de paso total - Pasa todas las frecuencias pero introduce un cambio de fase sin atenuación.

2. Basado en la tecnología de implementación

• Se utilizan diferentes tecnologías para construir filtros de RF, cada una con características únicas:
• Filtros LC - Utilice inductores (L) y condensadores (C); simples pero voluminosos a frecuencias más bajas.
• Filtros SAW (onda acústica de superficie) - Utilice materiales piezoeléctricos para aplicaciones de alta frecuencia (rango MHz-GHz).
• Filtros BAW (onda acústica en masa) - Similar a SAW pero opera a frecuencias más altas con mejor manejo de potencia (usado en 5G).
• Filtros cerámicos - Utilice resonadores cerámicos para un rendimiento compacto y estable en sistemas inalámbricos.
• Filtros de cavidad - Utilice cavidades de guía de ondas para aplicaciones de alta potencia (por ejemplo, estaciones base, radar).
• Filtros MMIC (circuitos integrados de microondas monolíticos) - Integrado en chips semiconductores para sistemas de RF compactos.
• Filtros resonadores dieléctricos - Utilice materiales de alta permitividad para un rendimiento de factor Q alto.

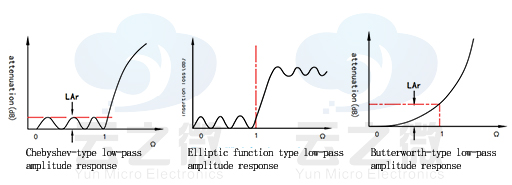

3. Basado en las características de respuesta

• Filtro Butterworth - Banda de paso máximamente plana, caída moderada.
• Filtro Chebyshev - Caída más pronunciada pero tiene ondulación en la banda de paso/banda de supresión.
• Filtro elíptico (Cauer) - Transición más nítida pero con ondulación tanto en la banda de paso como en la banda de rechazo.
• Filtro de Bessel - Conserva la fase pero tiene una caída más lenta.

4. Basado en el mecanismo de sintonización

• Filtros fijos - Diseñado para un rango de frecuencia específico (no ajustable).
• Filtros ajustables - Puede ajustar la frecuencia central o el ancho de banda de forma dinámica (utilizado en radios definidas por software).

Aplicaciones de los filtros de RF

• Comunicación inalámbrica (5G, Wi-Fi, LTE) - Selección de banda y rechazo de interferencias.
• Sistemas de radar y satélite - Aislamiento de señal y reducción de ruido.
• Dispositivos médicos (resonancia magnética, ablación por radiofrecuencia) - Control de frecuencia para seguridad.
• Defensa y aeroespacial - Transmisión de señales segura y confiable.

Yun Micro, como fabricante profesional de componentes pasivos de RF, puede ofrecer filtros de cavidad de hasta 40 GHz, que incluyen filtro de paso de banda, filtro de paso bajo, filtro de paso alto y filtro de parada de banda.
