Los filtros LTCC (cerámica de co-cocción a baja temperatura) suelen admitir un amplio rango de frecuencias, según su diseño y aplicación. Generalmente, cubren los siguientes rangos de frecuencia:

1. Bandas de HF a microondas – Filtros LTCC Comúnmente operan desde unos pocos MHz hasta decenas de GHz.

2. Rangos comunes:

• Sub-6 GHz (100 MHz ~ 6 GHz): ampliamente utilizado en comunicaciones inalámbricas (por ejemplo, Wi-Fi, 4G/5G, Bluetooth, GPS).
• Ondas milimétricas (24 GHz ~ 100 GHz+): algunos filtros LTCC avanzados admiten aplicaciones de radar automotriz y de ondas milimétricas 5G.

3. Aplicaciones específicas:

• Bluetooth/Wi-Fi (2,4 GHz, 5 GHz)
• Celular (700 MHz ~ 3,5 GHz para 4G/5G)
• GPS (1,2 GHz, 1,5 GHz)
• Radar automotriz (24 GHz, 77 GHz, 79 GHz)

La tecnología LTCC permite la creación de filtros compactos de alto rendimiento con buena estabilidad térmica, lo que los hace adecuados para sistemas de RF y microondas. El rango de frecuencia exacto depende de las propiedades del material, el diseño del resonador y la precisión de fabricación.

Especificaciones de los filtros LTCC de Yun Micro:

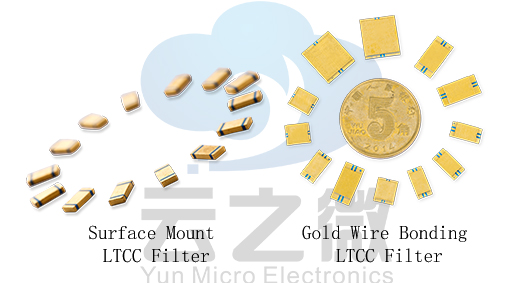

Filtro LTCC con unión de alambre de oro

Parámetro:

Rango de frecuencia: 1 GHz ~ 20 GHz (BPF)

3dB ancho de banda: 5% ~ 50%

Tamaño: Largo 4~10 mm, Ancho 4~7 mm, Alto 2 mm

Buena consistencia del producto

Pequeño volumen, montaje en superficie o uniones por cable o cinta

Filtro LTCC de montaje superficial

Parámetro:

Rango de frecuencia: 80 MHz ~ 9 GHz (LPF), 140 MHz ~ 7 GHz (BPF)

3dB ancho de banda: 5% ~ 50%

Tamaño: Largo 3,2~9 mm, Ancho 1,6~5 mm, Alto 0,9~2 mm

Buena consistencia del producto

Pequeño volumen, montaje en superficie o uniones por cable o cinta

Yun Micro, como fabricante profesional de componentes pasivos de RF, puede ofrecer filtros de cavidad de hasta 40 GHz, que incluyen filtro de paso de banda, filtro de paso bajo, filtro de paso alto y filtro de parada de banda.

Bienvenido a contactarnos: liyong@blmicrowave.com
