Los filtros cerámicos de baja temperatura cocidos (LTCC) se utilizan ampliamente en aplicaciones de RF y microondas gracias a su excelente rendimiento y capacidad de miniaturización. Los materiales empleados en su fabricación incluyen:

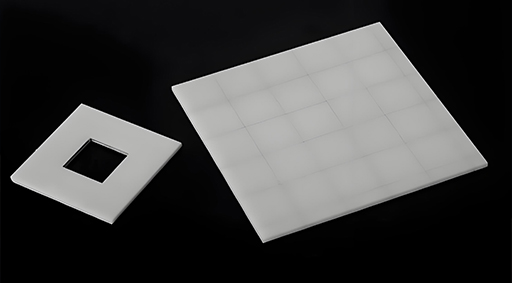

1. Sustrato cerámico (compuesto vitrocerámico)

Componentes primarios: alúmina (Al₂O₃), sílice (SiO₂) y óxidos formadores de vidrio (por ejemplo, vidrio de borosilicato).

¿Por qué beneficioso?

Baja temperatura de sinterización (~850–900 °C): permite la cocción conjunta con metales de alta conductividad como plata (Ag) u oro (Au).

Estabilidad térmica: mantiene la integridad estructural bajo tensión térmica.

Baja pérdida dieléctrica (tan δ ~0,002–0,005): mejora la integridad de la señal a altas frecuencias.

2. Materiales conductores (electrodos y trazas)

Plata (Ag), oro (Au) o cobre (Cu):

¿Por qué beneficioso?

Alta conductividad: minimiza la pérdida de inserción en aplicaciones de RF/microondas.

Compatibilidad con el procesamiento LTCC: Estos metales no se oxidan excesivamente a las temperaturas de sinterización LTCC.

3. Aditivos dieléctricos (para ajustar las propiedades)

TiO₂, BaTiO₃ o ZrO₂:

¿Por qué beneficioso?

Permitividad ajustable (μm ~5–50): permite diseños de filtros compactos al controlar la escala de longitud de onda.

Estabilidad de temperatura: reduce la deriva de frecuencia con las variaciones de temperatura.

4. Aglutinantes y disolventes orgánicos (auxiliares de procesamiento temporales)

Alcohol polivinílico (PVA), acrílicos:

¿Por qué beneficioso?

Facilita la colada en cinta: permite que la cerámica se forme en finas cintas verdes antes de la cocción.

Quema limpia: no quedan cenizas residuales después de la sinterización.

Beneficios clave de los filtros LTCC:

Miniaturización: La integración multicapa reduce el espacio ocupado.
Rendimiento de alta frecuencia: Baja pérdida y propiedades dieléctricas estables hasta frecuencias de mmWave.
Robustez térmica y mecánica: adecuado para entornos hostiles (automotriz, aeroespacial).
Flexibilidad de diseño: Son posibles estructuras 3D con componentes pasivos integrados (inductores, condensadores).

La tecnología LTCC es la preferida en las comunicaciones 5G, IoT y satelitales debido a estas ventajas materiales.
