La elección entre un filtro paso banda (BPF) y un filtro paso bajo (LPF) depende de los requisitos específicos de su aplicación de procesamiento de señales. Ninguno es universalmente "mejor"; cada uno cumple funciones diferentes. Aquí tiene una comparación para ayudarle a decidir:

1. Propósito y respuesta de frecuencia

Filtro de paso bajo (LPF):

Permite que pasen frecuencias inferiores a una frecuencia de corte (fc) mientras atenúa las frecuencias más altas.

Se utiliza para eliminar ruido de alta frecuencia, suavizar señales o evitar el aliasing en sistemas ADC.

Aplicaciones de ejemplo: mejora de graves de audio, anti-aliasing en adquisición de datos, restauración de CC.

Filtro de paso de banda (BPF):

Permite que pase un rango específico de frecuencias (entre un fc1 inferior y un fc2 superior) mientras bloquea las frecuencias fuera de este rango.

Se utiliza para aislar una señal de interés en un entorno ruidoso o extraer una frecuencia portadora modulada.

Aplicaciones de ejemplo: comunicación RF (por ejemplo, sintonización de radio AM/FM), extracción de señales EEG/ECG, análisis de vibraciones.

2. ¿Cuándo utilizar cuál?

Utilice un LPF si:

Sólo te preocupas por los componentes de baja frecuencia (por ejemplo, eliminar el ruido de alta frecuencia).

Su señal es de banda base (centrada alrededor de 0 Hz).

Necesita un diseño más simple y un menor costo computacional (menos componentes que BPF).

Utilice un BPF si:

Su señal se encuentra en una banda de frecuencia específica (por ejemplo, un canal de radio o una señal de sensor).

Debe rechazar tanto las interferencias de baja como de alta frecuencia (por ejemplo, ruido de línea eléctrica de 50/60 Hz + ruido de RF).

Estás trabajando con señales moduladas (por ejemplo, filtrando una banda AM/FM).

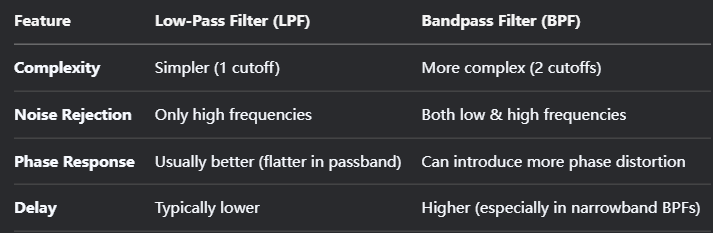

3. Compensaciones

4. Ejemplo práctico

LPF: en una señal de ECG, un LPF (por ejemplo, corte de 150 Hz) elimina el ruido muscular y la interferencia de RF.

BPF: En un receptor inalámbrico, un BPF (por ejemplo, 88-108 MHz para radio FM) aísla la estación deseada mientras rechaza otras.

Conclusión

Elija LPF para la eliminación de ruido de propósito general y la extracción de señales de CC/baja frecuencia.

Elija BPF cuando necesite aislar una banda de frecuencia específica o rechazar interferencias fuera de banda.

Si su señal tiene ambos requisitos (por ejemplo, necesita pasar frecuencias bajas pero también bloquear la deriva de frecuencias muy bajas), una combinación de HPF + LPF (formando un BPF) podría ser óptima.

Yun Micro, como fabricante profesional de componentes pasivos de RF, puede ofrecer filtros de cavidad de hasta 40 GHz, que incluyen filtro de paso de banda, filtro de paso bajo, filtro de paso alto y filtro de parada de banda.

Bienvenido a contactarnos: liyong@blmicrowave.com
