Seleccionar el filtro paso banda adecuado para un sistema de comunicaciones requiere una cuidadosa consideración de múltiples factores clave para garantizar la calidad de la señal, suprimir interferencias y cumplir con los requisitos de rendimiento del sistema. A continuación, se presentan los principales criterios de selección:

1. Determinar los parámetros clave

Frecuencia central (f₀): La frecuencia central de la banda de paso del filtro debe coincidir con el rango de frecuencia de la señal.

Ancho de banda (BW): elija según el ancho de banda de la señal para permitir señales útiles y rechazar el ruido fuera de banda.

Pérdida de inserción: idealmente lo más baja posible (normalmente <3 dB) para evitar una atenuación excesiva de la señal.

Rechazo de banda de supresión: debe suprimir suficientemente la interferencia o los armónicos del canal adyacente (normalmente >30 dB).

Ondulación de banda de paso: debe ser mínima (por ejemplo, <0,5 dB) para evitar la distorsión de la señal.

2. Seleccione el tipo de filtro

Filtros LC: adecuados para frecuencias bajas (<1 GHz), rentables pero voluminosos.

Filtros SAW/BAW: High-Q, utilizados en aplicaciones de alta frecuencia (cientos de MHz a varios GHz), como 5G y Wi-Fi.

Filtros de cavidad: manejo de alta potencia, baja pérdida, ideales para estaciones base y sistemas de radar.

Filtros dieléctricos: compactos, de alto Q, adecuados para comunicaciones de ondas milimétricas.

3. Considere los requisitos del sistema

El estándar de comunicación (por ejemplo, 5G, Wi-Fi, LTE) determina el rango de frecuencia y los requisitos de rechazo.

Manejo de potencia: Los sistemas de alta potencia (por ejemplo, estaciones base) requieren filtros con alta tolerancia a la potencia.

Estabilidad de temperatura: Los entornos hostiles exigen filtros con baja deriva térmica (por ejemplo, filtros dieléctricos cerámicos).

Tamaño e integración: los dispositivos móviles necesitan filtros miniaturizados (por ejemplo, filtros BAW, IPD).

4. Verificación y pruebas

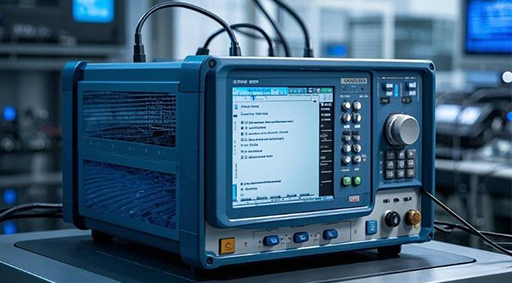

Utilice un analizador de red para medir los parámetros S (S21 para respuesta de banda de paso, S11 para adaptación de impedancia).

Verifique el retraso del grupo para asegurarse de que no degrade la integridad de la señal (fundamental para los sistemas de modulación digital).

5. Ejemplos típicos de aplicación

5G Sub-6GHz: Filtros BAW o dieléctricos, ancho de banda 100-400MHz, alto rechazo.

Wi-Fi 6E: filtros SAW/BAW, frecuencia central de 6 GHz, fuerte supresión de interferencias de 5 GHz.

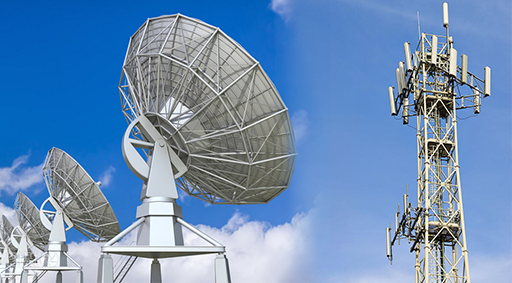

Comunicaciones por satélite: filtros de cavidad, manejo de alta potencia, baja pérdida de inserción.

Al evaluar la frecuencia, el ancho de banda, la pérdida, el rechazo, el tamaño y el costo, puede seleccionar el filtro paso banda óptimo. Para necesidades específicas, consulte con los fabricantes de filtros para obtener soluciones personalizadas.
