1. Descripción general del producto:

Como dispositivos de selección de frecuencia, los filtros desempeñan un papel fundamental en las aplicaciones de RF/microondas. Los filtros convencionales suelen ser voluminosos, costosos de fabricar y difíciles de integrar con circuitos integrados monolíticos. Al aprovechar nuestra tecnología patentada de película delgada miniaturizada en el diseño y la fabricación de filtros, hemos desarrollado con éxito filtros de película delgada compactos y de alto rendimiento.
Los filtros de película delgada se fabrican integrando resistencias, inductores, condensadores y trazas conductoras en una única estructura sobre un sustrato mediante procesos semiconductores como la pulverización catódica, la fotolitografía y la galvanoplastia. Las principales ventajas de este método de fabricación incluyen:
Tamaño ultracompacto con alta densidad de integración
Precisión dimensional excepcional en el diseño de circuitos
Rendimiento superior de los componentes con excelente uniformidad
Excelente estabilidad de temperatura y características de respuesta de frecuencia.

Si bien son estructuralmente similares a los filtros de cavidad con un rechazo fuera de banda comparable que excede los 60 dB, nuestros filtros de película delgada miniaturizados logran el mismo rendimiento ocupando apenas 1/500 del volumen y pesando apenas 1/350 de los filtros de cavidad convencionales.

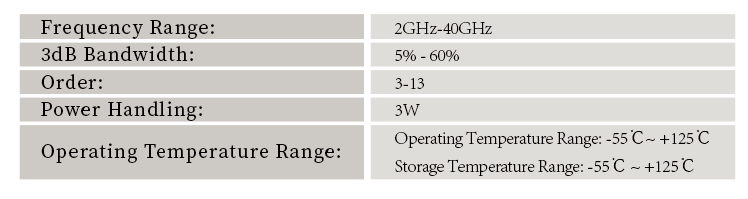

2. Características de rendimiento eléctrico:

3. Instrucciones de montaje y funcionamiento

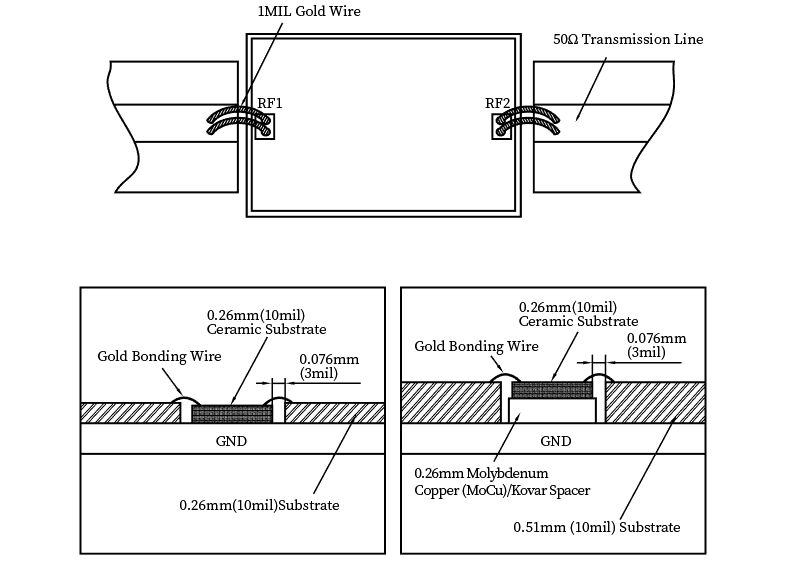

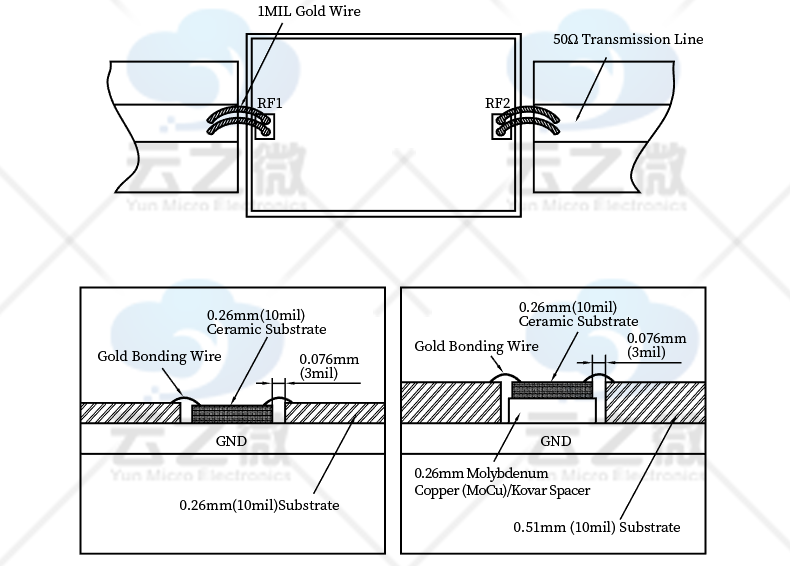

1) El filtro de película delgada es un componente pasivo miniaturizado con interfaces de entrada/salida de RF intercambiables. Durante la instalación, se requiere aislamiento de la cavidad: mantenga una distancia mínima de 3 mm entre la superficie superior del filtro y la cubierta metálica de protección, con una distancia de aproximadamente 0,2 mm entre la pared lateral y la cavidad.
2) El filtro debe montarse sobre un sustrato portador con coeficientes de expansión térmica compatibles, como Kovar (recomendado) o aleaciones de molibdeno-cobre. El espesor del sustrato debe ser ≥0,3 mm (recomendado 0,5 mm).

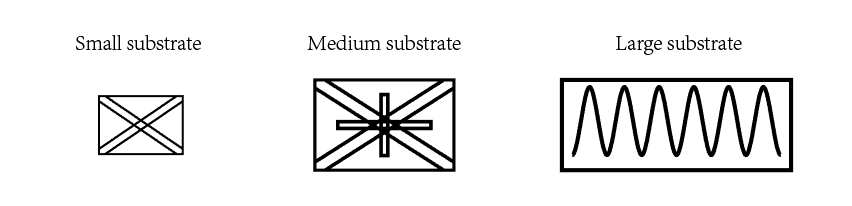

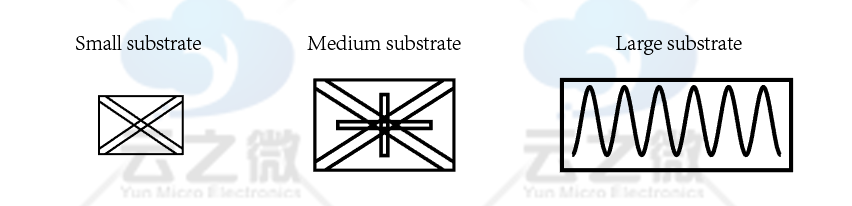

3) Para el montaje en la superficie inferior, aplique una cantidad adecuada de adhesivo conductor (recomendado ME8456 o EG8050) para garantizar una conexión a tierra adecuada y evitar la contaminación excesiva de las líneas de transmisión de RF.

4) Asegúrese de que las pistas de RF del chip y la PCB estén lo más alineadas posible. Utilice cinta o cable de oro para las conexiones de RF. Al utilizar cable de oro, utilice al menos dos cables de unión y mantenga las interconexiones lo más cortas posible.
